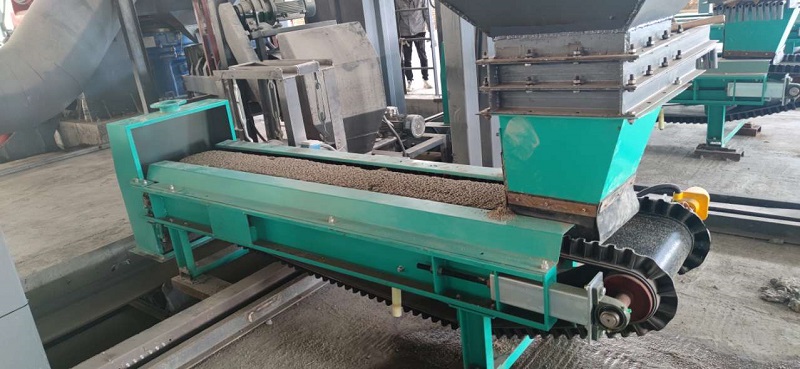

在水泥、化工、冶金、鋼鐵、電力等眾多工業領域的生產流程里，精確控制散狀物料的給料流量是保障產品質量、優化配方比例、實現節能降耗的關鍵環節。帶式稱重給料機（又稱稱重皮帶給料機或定量給料皮帶秤）作為實現這一目標的核心設備，集物料輸送、連續稱重與流量控制功能于一體，成為過程控制、貿易結算及節能降耗的關鍵環節。
一、核心構成：精密協同的四大系統
1.輸送系統：
l 驅動裝置： 包含電機、減速機及傳動機構（如齒輪、鏈條或聯軸器），為皮帶提供平穩、可調速的動力來源，是精確控制給料量（噸/小時）的基礎。
l 承載機構： 由驅動滾筒、改向滾筒/尾輪、張緊裝置（機械或自動）、承載托輥（平型或槽型）及回程托輥組成。其作用是支撐并引導輸送帶形成閉合環路運行。
l 輸送帶： 選用耐磨、抗拉、抗撕裂的橡膠或PVC/PU等材料制成，直接承載并輸送物料。其表面特性（光面、花紋）以適應不同物料流動性和防滑要求。
l 清掃裝置： 包含頭部清掃器（主清掃器）和空段清掃器（二級清掃器），清除粘附在皮帶正反面的殘余物料，防止撒料、皮帶跑偏和稱重誤差。
2.稱重系統：
l 稱重橋架： 是整個稱重單元的機械核心。通常采用高剛性、低撓度設計的單點或多點懸浮式結構，安裝在固定機架上。其任務是高保真地將皮帶上物料的重量傳遞至稱重傳感器。
l 稱重傳感器： 位于稱重橋架的關鍵支撐點，將物料重量（力信號）精確轉換為電信號（mV/V）。高精度、高穩定性、良好抗側向力能力的傳感器（如應變片式）是保證計量精度的核心元件。
l 速度傳感器（測速裝置）： 通常安裝在回程皮帶上或從動軸上，實時監測皮帶的運行線速度（米/秒），并將速度信號轉換為脈沖頻率輸出。
3.控制系統：
l 稱重儀表（積算器）： 接收來自稱重傳感器的重量信號和速度傳感器的速度信號。其核心功能是進行實時運算：瞬時流量 = 單位長度載荷 (kg/m) × 皮帶速度 (m/s)。同時，它提供流量顯示、累計量統計、設定值給定、控制信號輸出、報警及通信接口。
l 變頻器/調速裝置： 接收來自稱重儀表的流量控制信號（通常是4-20mA模擬量或通訊指令），通過調節電機電源的頻率（或電壓）來精確控制皮帶速度，從而實現給料流量的閉環調節（PID控制）。
4.輔助結構：
l 機架與支撐： 提供整個設備的穩定基礎和安裝平臺，需具備足夠的剛性和減振能力。
l 進料斗與導料槽： 確保物料均勻、連續、居中地落在皮帶上，防止沖擊和物料偏析引起的稱重誤差。通常配備流量調節閘門（手動或自動）。
l 裙邊與密封裝置： 防止物料在輸送過程中從兩側撒漏。
l 防護罩： 防塵、防雨、保護設備，滿足安全和環保要求。
二、卓越應用特點：精準、可控、靈活、可靠
帶式稱重給料機的獨特結構使其具備一系列突出的應用特點：
1.連續動態稱重與定量控制：
l 核心優勢： 能夠在物料輸送過程中實時、不間斷地進行稱重，并結合PID閉環控制算法，精確地將物料流量穩定在設定值上，滿足連續生產工藝對流量恒定性的苛刻要求（如水泥生料配料、燒結混合料配比）。
l 意義： 這是其區別于靜態秤和其他非連續給料設備（如振動給料機僅能開環控制）的根本標志。
2.寬廣的流量調節范圍：
l 實現方式： 通過變頻器平滑調節皮帶速度，可以在設備額定能力范圍內實現從極小流量（如幾千克/小時）到最大流量（數百噸/小時）的寬范圍、連續、無級調節。
l 優勢： 適應性強，滿足不同產能需求和配方變化，避免更換設備或進行復雜改造。
3.適用物料范圍廣：
l 適用性： 從流動性良好的粉料（如面粉、煤粉）、顆粒料（如化肥、塑料粒子），到流動性較差、易粘結的物料（如濕粘土、污泥），以及有一定磨琢性的物料（如礦渣、砂石），均可通過選擇合適的皮帶類型、托輥間距、清掃裝置和給料斗設計來實現可靠輸送與計量。
l 限制： 對流動性極好、粒度極細（易揚塵）或粘性極強的物料（易粘皮帶），需特別設計（如氣體密封、特殊清掃器、皮帶涂層）。
4.較高的計量精度：
l 精度水平： 在標定良好、工況穩定的條件下，動態累計精度通常可達±0.25% ~ ±1.0%（取決于設備等級、物料特性及應用場景）。貿易結算級設備精度更高。
l 精度保障： 依賴于精密的稱重橋架、高品質傳感器、準確的測速、有效的皮帶張力控制、良好的物料引導與清掃，以及規范的定期標定維護。
5.結構相對穩固，維護相對便捷：
l 特點： 相比其他類型的連續給料機（如失重秤），其機械結構相對簡單、堅固耐用。主要運動部件是皮帶和托輥，維護點相對明確（如更換皮帶、托輥、清掃刮刀、潤滑軸承）。
l 要求： 仍需定期維護以保證精度和壽命。
6.可實現自動化與集成：
l 集成能力： 現代帶式稱重給料機普遍配備標準通信接口（如RS485 Modbus,Ethernet/IP），可輕松接入工廠DCS、PLC系統，實現遠程監控、設定值調整、數據采集和生產報表自動生成。
